Jak podłączyć lampę z czujnikiem ruchu?

Co to jest czujnik ruchu i kiedy się go stosuje?

Detektor ruchu jest coraz częściej spotykanym mechanizmem stosowanym zarówno wewnątrz, jak i wokół domu. Jego głównym zadaniem jest wykrywanie ruchu w obszarze jego zasięgu, a w dalszej kolejności – uruchomienie innych podzespołów lub urządzeń, np. lamp zewnętrznych. W urządzeniach wykrywających ruch producenci stosują różnego rodzaju technologie: mikrofale, fale ultradźwiękowe i podczerwień.

Zastosowanie czujnika ruchu w połączeniu ze źródłem światła zdecydowanie zwiększa komfort domowników zarówno podczas poruszania się po podwórzu wieczorem, jak i przy schodzeniu do ciemnej piwnicy. Jest to również rozwiązanie energooszczędne – dzięki automatycznemu włączaniu się i wyłączaniu żarówka jest aktywna tylko wtedy, gdy tego naprawdę potrzebujemy.

Znika również kwestia zapominania o wyłączeniu światła. Lampa z detektorem ruchu może również być świetnym sposobem na odstraszenie dzikich zwierząt, które przypadkiem mogłyby się znaleźć na twojej działce, a nawet – spłoszenie włamywacza.

Na co zwrócić uwagę przy zakupie?

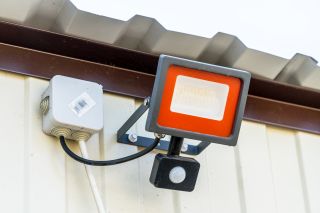

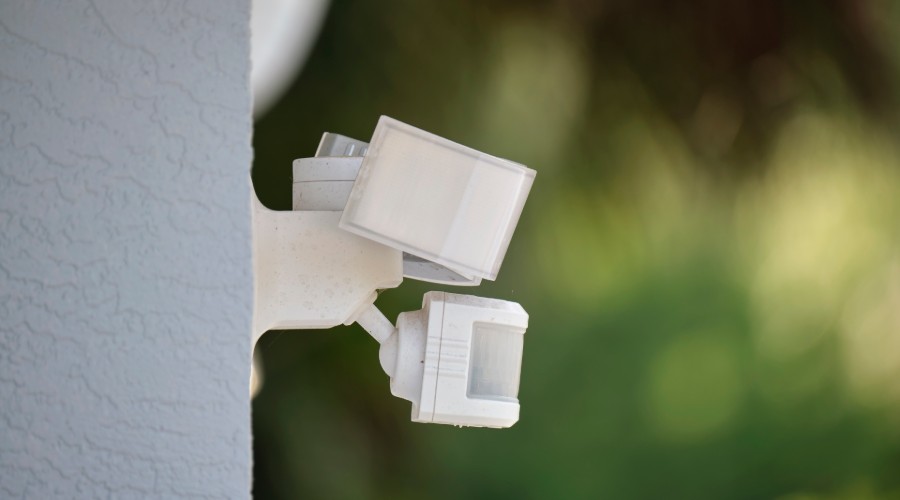

Zacznijmy od tego, że jeśli zamierzasz mieć na swoim podwórzu oświetlenie z detekcją ruchu, spotkasz się z dwiema możliwościami. Pierwsza – jeśli masz już podłączone źródło światła – polega na zakupie urządzenia wykrywającego ruch i domontowaniu go do żarówki w istniejącej lampie. Druga natomiast to zakup oświetlenia z fabrycznie wybudowanym detektorem.

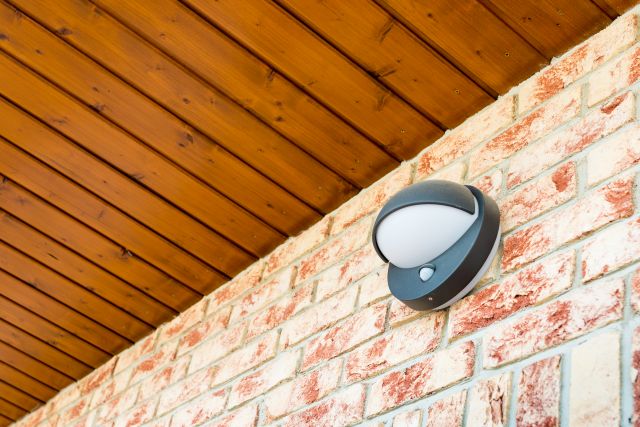

Lampa zewnętrzna z detekcją ruchu może być wyposażona w klasyczne żarówki lub diody LED. Oświetlenie LED z funkcją wykrywania ruchu ma większą żywotność oraz wyróżnia się niższym poborem prądu. Są już też dostępne lampki solarne wyposażone w detektor zmierzchu.

Niezależnie jednak od tego, na które rozwiązanie się zdecydujesz, kupując oświetlenie z czujką ruchu, warto zwrócić uwagę także na kilka innych rzeczy, takich jak zasięg (w odniesieniu zarówno do światła, jak i czujki), moc w watach (W) albo moc strumienia świetlnego w lumenach (Lm) oraz odporność. Sprawdź, czy lampa jest odporna na wilgoć, pył i warunki atmosferyczne. W końcu urządzenie umieszczone na zewnątrz budynku jest szczególnie narażone na zmienne warunki pogodowe.

Jak podłączyć oświetlenie z funkcją wykrywania ruchu?

Jeśli masz już zamontowane na zewnątrz oświetlenie i interesuje cię, jak podłączyć do niego detektor ruchu – omówimy tę kwestię w dalszej części tekstu. Teraz przyjrzymy się bliżej temu, jak podłączyć źródło światła z wbudowaną funkcją wykrywania ruchu. Zacznijmy od narzędzi, które będą potrzebne do całej tej operacji.

Niektóre z nich – albo wszystkie – zapewne masz już w swojej domowej skrzynce:

•          młotek;

•          śrubokręt;

•          mocowania do elewacji;

•          klucz oczkowy;

•          klucz torx;

•          ołówek;

•          próbnik napięcia.

Zanim przystąpisz do pracy, zadbaj o swoje bezpieczeństwo – wyłącz bezpiecznik odpowiadający za zasilanie elektryczne. Aby się upewnić, że w przewodach nie płynie prąd, ostrożnie sprawdź instalację próbnikiem napięcia. Jeśli po połączeniu z przewodem świetlówka próbnika się nie świeci, prąd rzeczywiście udało się odłączyć. Jak wyglądają dalsze kroki?

Przeczytaj:

1. Przyłóż uchwyt lampy do ściany i zaznacz ołówkiem miejsca, w których będą otwory montażowe.

2. Użyj specjalnych mocowań do styropianu. Przebij warstwę tynku kołkiem, pomagając sobie młotkiem, a następnie wkręć kołek kluczem torx i przykręć uchwyt do ściany.

3. Odkręć śruby mocujące puszkę lampy, pod którą znajduje się złączka elektryczna.

4. Odkręć dławik i nasuń go na kabel, a następnie przełóż go na otwór w puszce.

5. Unieruchom kabel dławikiem, przykręć przewody instalacji do złączki elektrycznej, upewniając  się, że kolory złączonych przewodów zgadzają się ze sobą, po czym przykręć puszkę do lampy.

6. Teraz przykręć lampę do uchwytu, ustal kąt świecenia i dokręć śruby mocujące.

7. Następnie ustaw położenie czujnika ruchu i za pomocą pokręteł ustaw czas świecenia, czułość detektora ruchu oraz – ewentualnie – czujnik zmierzchu. Gotowe!

Jak podłączyć czujkę ruchu do źródła światła?

No dobrze, ale co z oświetleniem bez czujki, którą dopiero chcesz zamontować? Schemat podłączenia czujnika ruchu do żarówki na pierwszy rzut oka może się wydawać skomplikowany, ale wytyczne producenta i filmiki pomocnicze, które znajdziesz w internecie, powinny wystarczyć, aby cała procedura przebiegła dość gładko. Tak jak w przypadku montażu lampy z wbudowanym detektorem, należy rozpocząć od odłączenia zasilania.

Warto wiedzieć, że na rynku są dostępne czujki MV i PIR. Pierwsze z nich emitują i odbierają fale elektromagnetyczne, drugie natomiast – wykrywają ruch na podczerwień. Niezależnie jednak od tego, którą udało ci się upolować w sklepie, zawsze należy umieścić ją między źródłem światła a źródłem energii. Pozwoli to na nieprzepuszczanie energii do żarówki bez wykrycia ruchu. Kiedy ruch zostanie wykryty, nastąpi przepuszczenie energii elektrycznej przez czujkę do żarówki na tak długi czas, jaki ustawisz na wbudowanym w urządzeniu potencjometrze.

Schemat podłączenia będzie się nieco różnić w zależności od tego, czy będziesz montować czujkę do instalacji 12 V, czy do standardowej – 230 V. Najogólniej można to jednak wytłumaczyć tak, że do zacisku L, oznaczonego w czujniku ruchu kolorem brązowym, należy podłączyć przewód fazowy. Do zacisku N natomiast, oznaczonego kolorem niebieskim, trzeba podłączyć przewód zasilający neutralny oraz drugi – połączony ze źródłem światła. Przewód czerwony podłączamy zaś bezpośrednio do żarówki – to do niego podawany jest potencjał elektryczny.

Mamy nadzieję, że po lekturze tego tekstu znasz już odpowiedzi na pytania o to, jak zamontować oświetlenie z funkcją wykrywania ruchu albo przynajmniej udało ci się uporządkować wiedzę na ten temat i już wiesz, od czego zacząć. Pozostaje nam więc życzyć ci powodzenia!
