Złącze komputerowe, czyli niezbędny element każdego komputera. Jakie są rodzaje?

Złącza komputerowe – co należy o nich wiedzieć?

Świat technologii wciąż ewoluuje. Rozwojowi ulegają więc również złącza komputerowe. Wciąż pojawiają się nowe sposoby podłączania urządzeń zewnętrznych, dlatego naprawdę warto być na bieżąco. W naszym poradniku przedstawimy zupełnie nowe złącza, ale też takie, które są obecnie rzadziej używane.

Złącza danych

Najpopularniejszy obecnie rodzaj złącza komputerowego to USB. Używany jest w ogromnej liczbie urządzeń – od smartfonów, przez laptopy, aż po urządzenia audio-wideo. Złącza USB dzielą się na kilka rodzajów, które przedstawiamy poniżej. Opiszemy jednak też i inne rodzaje złącz służących do przesyłania danych.

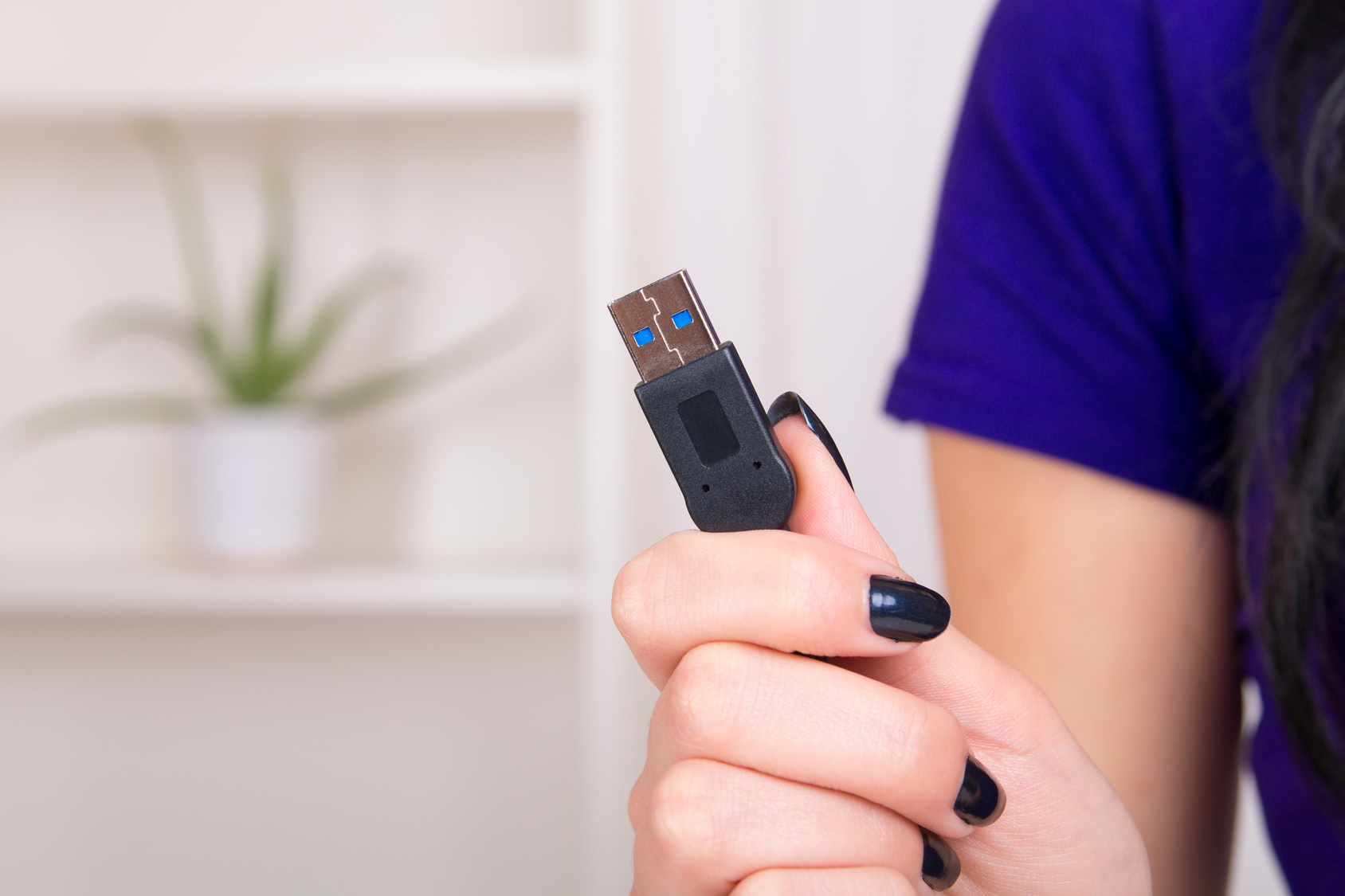

USB-A

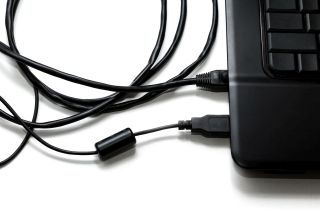

Jest to najczęściej spotykane złącze w komputerach stacjonarnych i laptopach. Ma prostokątny kształt i służy do podłączania smartfonów, aparatów, drukarek, dysków zewnętrznych i wielu innych urządzeń peryferyjnych. Złącze to występuje w kilku standardach różniących się od siebie prędkością transferu. Obecnie najczęściej używanym standardem jest USB 3.2 z 2017 roku.

USB-B

Ten rodzaj jest rzadziej spotykany, ale styczność z nim mieli na pewno użytkownicy drukarek. Jest on często wykorzystywany do podłączania tych urządzeń do komputera. Ma on kształt kwadratu z lekkim zaokrągleniem na jednym z boków. Korzystały z niego też niektóre starsze urządzenia zewnętrzne i aparaty fotograficzne.

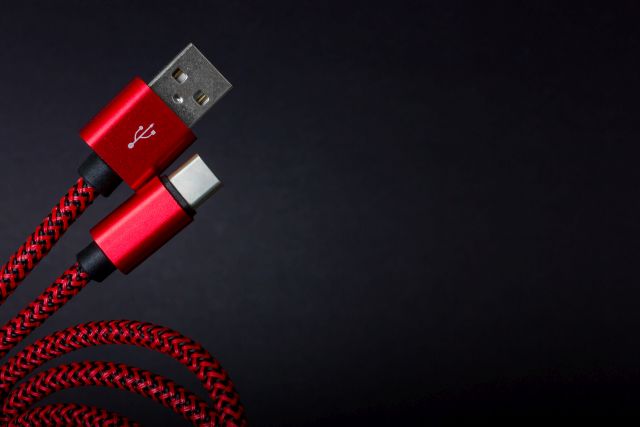

USB-C

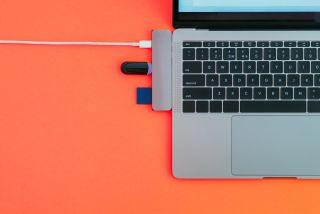

Jest to nowoczesne i wielofunkcyjne złącze komputerowe, które obecnie jest stosowane w laptopach, smartfonach, tabletach i innych urządzeniach. W 2024 roku USB-C stało się standardem dla wszystkich urządzeń elektronicznych w Unii Europejskiej. Jego dużą zaletą jest symetryczność, która pozwala wpiąć kabel do portu bez zastanawiania się, która część jest jego górą, a która dołem. Złącze ma owalny kształt i pozwala na szybkie przesyłanie danych, zasilanie i przesyłanie obrazu (np. do monitorów).

Micro USB

Do niedawna ten rodzaj złącza był często stosowany do ładowania urządzeń elektronicznych, podobnie jak ma to teraz miejsce z USB-C. Micro USB ma jednak znacznie mniejsze możliwości przesyłowe, co sprawiło, że obecnie występuje jedynie w starszych urządzeniach.

Mini USB

Stosowane było w starszych urządzeniach przenośnych. Jest większe od Micro USB i obecnie praktycznie się go nie używa. Występuje jedynie w urządzeniach wyprodukowanych przed rokiem 2007.

Thunderbolt

Thunderbolt to interfejs sprzętowy opracowany przez Intela we współpracy z Apple, który łączy w sobie przesyłanie danych, wyjście wideo i zasilanie w jednym złączu. Jest to zaawansowana technologia oferująca szybkie przesyłanie danych oraz wszechstronność. Pierwsza wersja tego złącza wprowadzona została w 2011 roku. Najnowsza odsłona – Thunderbolt 4 – miała premierę w 2020 roku. Oferuje ona prędkość do 40 Gb/s. Thunderbolt od trzeciej wersji ma taki kształt, jak wtyczka USB-C, pasuje więc do tych samych portów. W uproszczeniu można powiedzieć, że każdy Thunderbolt to USB-C, ale nie każde USB-C to Thunderbolt. Jak najłatwiej rozpoznać, że została zastosowana ta technologia? Przy porcie będzie się znajdował symbol błyskawicy.

Thunderbolt swoimi możliwościami przewyższa USB-C w zakresie przesyłu danych. Znacznie lepiej radzi sobie z przesyłaniem obrazu w wysokich rozdzielczościach i wirtualną rzeczywistością.

Lightning

Lightning to złącze zaprojektowane przez Apple, wprowadzone po raz pierwszy we wrześniu 2012 roku, zastępując wcześniejsze złącze 30-pinowe. Jest stosowane głównie w urządzeniach mobilnych Apple, takich jak iPhone, iPad oraz iPod. W najnowszym modelu smartfona – iPhonie 15 – Apple zrezygnowało z tego złącza na rzecz USB-C.

Złącza wideo

Złącza wideo umożliwiają przesyłanie sygnałów wizualnych z komputerów, odtwarzaczy multimedialnych i innych urządzeń do monitorów, telewizorów czy projektorów. Istnieje wiele rodzajów złączy wideo, różniących się jakością przesyłanego obrazu, kompatybilnością oraz zastosowaniami. Najważniejsze z nich opiszemy poniżej.

VGA (Video Graphics Array)

VGA (Video Graphics Array) to standard analogowego przesyłania sygnału wideo, wprowadzony przez IBM w 1987 roku. Jest jednym z najstarszych i najbardziej rozpoznawalnych typów złączy wideo, dawniej powszechnie stosowany w komputerach stacjonarnych, laptopach oraz monitorach. Choć oryginalny standard VGA wspierał rozdzielczość 640 × 480 pikseli, nowoczesne implementacje mogą obsługiwać wyższe rozdzielczości, takie jak 800 × 600, 1024 × 768, a nawet 1920 × 1080 (Full HD). Obraz w tym przypadku jest znacznie gorszy w porównaniu z tym oferowanym przez nowe złącza. VGA zniknęło więc z większości urządzeń.

DVI (Digital Visual Interface)

DVI (Digital Visual Interface) to standard połączeń wideo opracowany przez Digital Display Working Group (DDWG) w 1999 roku. Jest przeznaczony do przesyłania nieskompresowanego sygnału wideo i może obsługiwać zarówno sygnały cyfrowe, jak i analogowe. Występuje w wersjach: DVI-A, DVI-D i DVI-I (analogowa, cyfrowa, uniwersalna). DVI ma charakterystyczne złącze komputerowe z 24 pinami dla wersji cyfrowej i dodatkowymi 4 pinami dla sygnału analogowego. Złącze DVI, w przeciwieństwie do VGA, dalej jest stosowane. Trzeba jednak przyznać, że technologia ta jest mocno zestarzała i w bezpośrednim pojedynku z HDMI i DP ponosi klęskę.

HDMI (High-Definition Multimedia Interface)

HDMI (High-Definition Multimedia Interface) to złącze opracowane w celu przesyłania nieskompresowanego cyfrowego sygnału wideo i audio. Wprowadzone w 2003 roku, stało się standardem w branży elektroniki użytkowej ze względu na zdolność do przesyłania wysokiej jakości obrazu i dźwięku przez jeden kabel. HDMI ma charakterystyczne prostokątne złącze z 19 pinami (standardowe HDMI). Istnieją jednak różne warianty, takie jak mini HDMI i micro HDMI, które są mniejsze i stosowane w kompaktowych urządzeniach.

HDMI ma kilka wersji:

• HDMI 1.0–1.4 – obsługa rozdzielczości do 1080p, 3D, Ethernet
• HDMI 2.0 – obsługa rozdzielczości do 4K przy 60 Hz, HDR, zwiększona przepustowość
• HDMI 2.1 – obsługa rozdzielczości do 10K, dynamiczny HDR, eARC, VRR (Variable Refresh Rate)

HDMI jest standardowym złączem w telewizorach, monitorach komputerowych i projektorach, umożliwiając przesyłanie obrazu i dźwięku z różnych źródeł. Stosowane jest też w laptopach, konsolach do gier, odtwarzaczach Blu-ray i soundbarach.

To złącze komputerowe ma wiele zalet. Przede wszystkim przesyła nieskompresowany sygnał, co sprawia, że jakość obrazu jest niezwykle wysoka. Dodatkowo HDMI przesyła zarówno wideo, jak i audio oraz dane, co pozwala zredukować liczbę kabli. Nowe wersje HDMI obsługują też zaawansowane funkcje, takie jak 4K, HDR, eARC, i VRR.

DP (DisplayPort)

DisplayPort to cyfrowy interfejs wideo opracowany przez VESA (Video Electronics Standards Association) w celu przesyłania sygnałów wideo i audio. Wprowadzony na rynek w 2006 roku, DisplayPort jest zaprojektowany głównie do zastosowań komputerowych, ale znajduje również zastosowanie w elektronice użytkowej. Złącze to ma kilka wersji:

• DisplayPort 1.1 – obsługa rozdzielczości do 2560 × 1600
• DisplayPort 1.2 – do 4K przy 60 Hz, MST (Multi-Stream Transport), HBR2 (High Bit Rate 2)
• DisplayPort 1.3 – do 5K przy 60 Hz, HBR3 (High Bit Rate 3)
• DisplayPort 1.4 – do 8K przy 60 Hz, HDR, DSC (Display Stream Compression)
• DisplayPort 2.0 – do 16K, jeszcze wyższa przepustowość, wsparcie dla VR i AR

DisplayPort jest powszechnie stosowany w komputerach stacjonarnych, laptopach i monitorach. Również wiele nowoczesnych kart graficznych jest wyposażonych w ten rodzaj złącza komputerowego. Rzadziej można zobaczyć DisplayPort w telewizorach, projektorach i innych urządzeniach AV.

DisplayPort ma 20 pinów i jest prostokątne z jednym ściętym rogiem. Istnieje również mniejsza wersja, Mini DisplayPort, używana w niektórych laptopach i innych urządzeniach.

Złącza audio

Złącza audio służą do przesyłania dźwięku. Tutaj również występuje kilka rodzajów, które różnią się od siebie zarówno jakością, jak i konstrukcją.

Jack

Jack to popularne złącze komputerowe używane głównie do przesyłania sygnałów audio. Jest znane ze swojej prostoty i powszechnego zastosowania w urządzeniach elektronicznych. Występuje w kilku rozmiarach, z których każdy ma swoje specyficzne zastosowania:

• 3,5 mm jack – najbardziej rozpowszechniony rozmiar złącza jack, znany również jako minijack
• 2,5 mm jack – mniejszy rozmiar złącza jack, często nazywany subminijack
• 6,35 mm jack – największy standardowy rozmiar złącza jack, znany również jako duży jack lub 1/4 cala

Złącza jack są wszechstronnymi i powszechnie stosowanymi interfejsami do przesyłania sygnałów audio. Różne rozmiary, takie jak 3,5 mm, 2,5 mm i 6,35 mm, znajdują zastosowanie w wielu urządzeniach i sytuacjach, od codziennych słuchawek po profesjonalny sprzęt audio. Ich prostota i skuteczność sprawiają, że pozostają popularnym wyborem w świecie audio.

RCA (Radio Corporation of America)

RCA to złącze używane głównie do przesyłania analogowych sygnałów audio i wideo. Nazwa pochodzi od amerykańskiej firmy Radio Corporation of America, która wprowadziła je na rynek w latach 40. XX wieku. Złącze RCA jest również znane jako złącze cinch.

RCA to wszechstronne i powszechnie stosowane złącze komputerowe służące do przesyłania analogowych sygnałów audio i wideo. Chociaż jego popularność spada na rzecz nowoczesnych złącz cyfrowych, takich jak HDMI i DP, to nadal znajduje zastosowanie w wielu urządzeniach audio-wideo, systemach kina domowego oraz sprzęcie muzycznym.

RCA składa się z okrągłych wtyków z metalowym pierścieniem zewnętrznym i centralnym pinem. Typowe kolory to czerwony i biały dla kanałów audio oraz żółty dla sygnału wideo.

Optical (TOSLINK)

Złącze Optical, nazywane również TOSLINK (Toshiba Link), to cyfrowe złącze audio, które przesyła dane za pomocą światła. Technologia ta została opracowana przez firmę Toshiba i jest używana do przesyłania nieskompresowanych cyfrowych sygnałów audio między urządzeniami.

Optical jest szeroko stosowany w sprzęcie audio, takim jak amplitunery AV, soundbary, odtwarzacze DVD/Blu-ray, konsole do gier i telewizory. Typowe złącze TOSLINK ma prostokątny kształt z kwadratowym przekrojem, chociaż istnieją także mniejsze złącza mini-TOSLINK.

Chociaż ten rodzaj złącza ma pewne ograniczenia związane z długością kabla i obsługą niektórych formatów audio, to pozostaje popularnym wyborem dla wielu użytkowników, którzy cenią wysoką jakość dźwięku i odporność na zakłócenia.

Coaxial (Coaxial Digital Audio)

Coaxial to rodzaj złącza używanego do przesyłania cyfrowego sygnału audio. Wykorzystuje ono koncentryczny kabel elektryczny do transmisji danych, co zapewnia wysoką jakość dźwięku. Coaxial Digital Audio jest powszechnie używany w sprzęcie audio i systemach kina domowego. Standardowe złącze Coaxial to wtyk RCA, który zwykle jest koloru pomarańczowego dla łatwiejszej identyfikacji.

Złącza sieciowe

Złącza sieciowe są niezwykle ważnym elementem każdego komputera. Często oferują one znacznie większe prędkości przesyłania niż sieć Wi-Fi, dlatego wiele osób preferuje podłączanie swoich urządzeń do sieci za ich pomocą.

Ethernet (RJ-45)

Ethernet to technologia sieciowa używana do lokalnych sieci komputerowych (LAN), która umożliwia urządzeniom komunikację w sieci. Złącze RJ-45 jest standardowym złączem używanym do kabli Ethernet, służącym do podłączania komputerów, routerów, switchów i innych urządzeń sieciowych. Ma kształt prostokątny z ośmioma metalowymi pinami. RJ-45 jest większe niż telefoniczne złącze RJ-11.

Ethernet obsługuje różne prędkości transmisji danych, od 10 Mbps w starszych standardach do 100 Gbps w najnowszych implementacjach. Złącze Ethernet używane jest do podłączania komputerów i laptopów do sieci lokalnych, zapewniając szybkie i stabilne połączenie internetowe.

Modem (RJ-11)

RJ-11 (Registered Jack-11) to standardowe złącze telekomunikacyjne używane głównie do podłączania linii telefonicznych. Jest mniejsze niż złącze RJ-45, które jest używane w sieciach Ethernet. RJ-11 jest najczęściej stosowane w telefonach stacjonarnych, modemach oraz w systemach DSL (Digital Subscriber Line). Złącze ma prostokątny kształt z plastikowym zatrzaskiem, który zapewnia stabilne połączenie, a także 6 pozycji i zazwyczaj 2 lub 4 styki (piny), które są używane do przesyłania sygnałów telefonicznych.

Złącza zasilania

Złącz zasilania jest naprawdę wiele. Wybraliśmy te najpopularniejsze, a ich opis znajduje się poniżej.

IEC (International Electrotechnical Commission) Connector

Złącze IEC (International Electrotechnical Commission) to standardowe złącze zasilania używane do podłączania urządzeń elektrycznych do sieci zasilającej. Najczęściej spotykane złącza IEC to C13 i C14, które są powszechnie używane w komputerach, monitorach, serwerach, zasilaczach UPS oraz innych urządzeniach elektronicznych.

Popularność tego złącza jest związana z międzynarodową standaryzacją, bezpieczeństwem i łatwością użycia. Są to złącza niezawodne i powszechnie akceptowane w wielu branżach.

Molex

Złącze Molex jest powszechnie stosowane w komputerach do zasilania różnych wewnętrznych komponentów. Nazwa pochodzi od Molex Incorporated, czyli firmy, która była jednym z pierwszych producentów tego rodzaju złącz.

Molex ma prostokątny kształt z kluczowaniem, które zapewnia właściwą orientację podczas podłączania. Najczęściej spotykane jest złącze z 4 pinami i dwoma przewodami zasilającymi (12 V i 5 V).

Dyski twarde, napędy optyczne i wentylatory mogą być zasilane za pomocą złącza Molex. Należy jednak zaznaczyć, że w nowszych urządzeniach złącze to jest zastępowane przez bardziej nowoczesne rozwiązania.

SATA Power

SATA Power to rodzaj złącza zasilania używanego do podłączania wewnętrznych urządzeń magazynujących, takich jak dyski twarde (HDD), dyski SSD (Solid State Drives) oraz napędy optyczne. Złącze SATA Power ma 15 pinów, które są rozmieszczone w trzech rzędach po pięć pinów. Każdy z tych pinów dostarcza różne napięcia oraz sygnały masy. Złącze ma płaski, szeroki kształt, co ułatwia podłączanie w ciasnych przestrzeniach oraz poprawia przepływ powietrza w obudowie komputera. Dzięki swojej konstrukcji zapewnia lepszą przepustowość, wydajność i niezawodność w porównaniu ze starszymi złączami Molex.

Chociaż nie jest kompatybilne wstecz z urządzeniami korzystającymi z Molex, jego zalety sprawiają, że jest to preferowany wybór w nowoczesnych systemach komputerowych.

PCI Express Power

PCI Express Power używane jest do dostarczania dodatkowej mocy kartom rozszerzeń PCI Express, zwłaszcza kartom graficznym, które wymagają więcej energii niż może zapewnić standardowy slot PCIe na płycie głównej. Standardowe złącze komputerowe PCIe Power składa się z 6 pinów, które mogą dostarczyć do 75 W mocy. Są też złącza z większą liczbą pinów, które dostarczają więcej mocy.

Złącza komputerowe PCI Express Power są kluczowym elementem zasilania w nowoczesnych komputerach, szczególnie w kontekście wysokowydajnych kart graficznych i innych kart rozszerzeń. Zapewniają one dodatkową moc, niezbędną dla prawidłowego działania energochłonnych komponentów. Dzięki różnym wariantom, takim jak złącza 6-pinowe, 8-pinowe i 6+2-pinowe, PCIe Power oferuje elastyczność i skalowalność, umożliwiając kompatybilność z dużą liczbą urządzeń.

Złącza wewnętrzne

Złącza wewnętrzne w komputerze pozwalają na komunikację między różnymi wewnętrznymi komponentami systemu, takimi jak płyta główna, procesor, pamięć RAM, dyski twarde, dyski SSD, napędy optyczne i wiele innych. Dzięki tym złączom możliwa jest modularna konstrukcja komputera, co ułatwia jego rozbudowę, modernizację i serwisowanie.

SATA (Serial ATA)

SATA (Serial Advanced Technology Attachment) to interfejs używany do podłączania urządzeń magazynujących, takich jak dyski twarde (HDD), dyski SSD (Solid State Drives) oraz napędy optyczne, do płyty głównej komputera. SATA zastąpiło starszy interfejs PATA (Parallel ATA), oferując wyższą przepustowość, większą niezawodność i lepszą wydajność. SATA wykorzystuje smukłe, prostokątne złącza. Ten rodzaj złącza komputerowego wciąż jest bardzo popularnym rozwiązaniem nawet w nowoczesnych systemach.

Spotkać może się również z eSATA, czyli interfejsem zaprojektowanym do podłączania zewnętrznych dysków twardych, który wykorzystuje podobne techniki przesyłania danych jak SATA.

M.2

M.2 to interfejs wewnętrzny stosowany w komputerach do podłączania dysków SSD, kart Wi-Fi, kart Bluetooth i innych. Interfejs M.2 jest następcą mSATA i oferuje większą od niego elastyczność oraz wyższą wydajność. M.2 ma kompaktowy, prostokątny kształt, który zajmuje mniej miejsca w obudowie komputera, dzięki czemu idealnie sprawdza się w laptopach.

Ten nowoczesny interfejs zapewnia dużą szybkość przesyłania danych, co sprawia, że to niezwykle popularny wybór w nowoczesnych komputerach.

PCI Express (PCIe)

Za pomocą tego złącza komputerowego można podłączyć karty rozszerzeń do płyty głównej komputera. Został opracowany jako następca starszych standardów PCI, PCI-X oraz AGP, oferując znacznie wyższą przepustowość i wszechstronność.

PCIe jest niezbędnym elementem współczesnych komputerów, ponieważ umożliwia podłączanie kart graficznych, dysków SSD NVMe, kart sieciowych, kart dźwiękowych i innych urządzeń. To standard we współczesnych komputerach.

Złącza komputerowe – klucz do komunikacji i wydajności

Złącza komputerowe odgrywają kluczową rolę w funkcjonowaniu współczesnych systemów komputerowych, umożliwiając efektywną komunikację między różnymi komponentami oraz urządzeniami peryferyjnymi. Od przestarzałych już złączy VGA i Molex po nowoczesne rozwiązania, takie jak PCIe, M.2 i USB-C – każde złącze ma swoje unikalne zastosowanie i specyfikacje, które odpowiadają na rosnące potrzeby technologiczne. Zrozumienie różnic między nimi pomaga użytkownikom w podejmowaniu świadomych decyzji dotyczących konfiguracji sprzętu.
